УЭРМ

Устройство этажное распределительное модульное

Устройства этажные распределительные модульного типа серии УЭРМ предназначены:0
• для приема, распределения и учета электроэнергии, защиты аппаратов устройств, отходящих линий от перегрузок и токов короткого замыкания в сетях с глухозаземлённой нейтралью трехфазного переменного тока напряжением 380/220В, частотой 50 Гц, а также для размещения устройств телефонных, радиотрансляционных, телевизионных сетей, интернет сетей и оборудования автоматической системы контроля учёта электроэнергии (АСКУЭ);
• для защиты от поражения электрическим током при случайном прикосновении к токоведущим или нетоковедущим частям электрооборудования, оказавшимся под напряжением вследствие повреждения изоляции токоведущих частей, защиты от сверхтоков на вводе в квартиру;
• для предотвращения возникновения пожаров от электрического тока, вызванных воспламенением изоляции проводов из-за чрезмерно больших токов нагрузки потребителей, путем непрерывного контроля тока утечки.

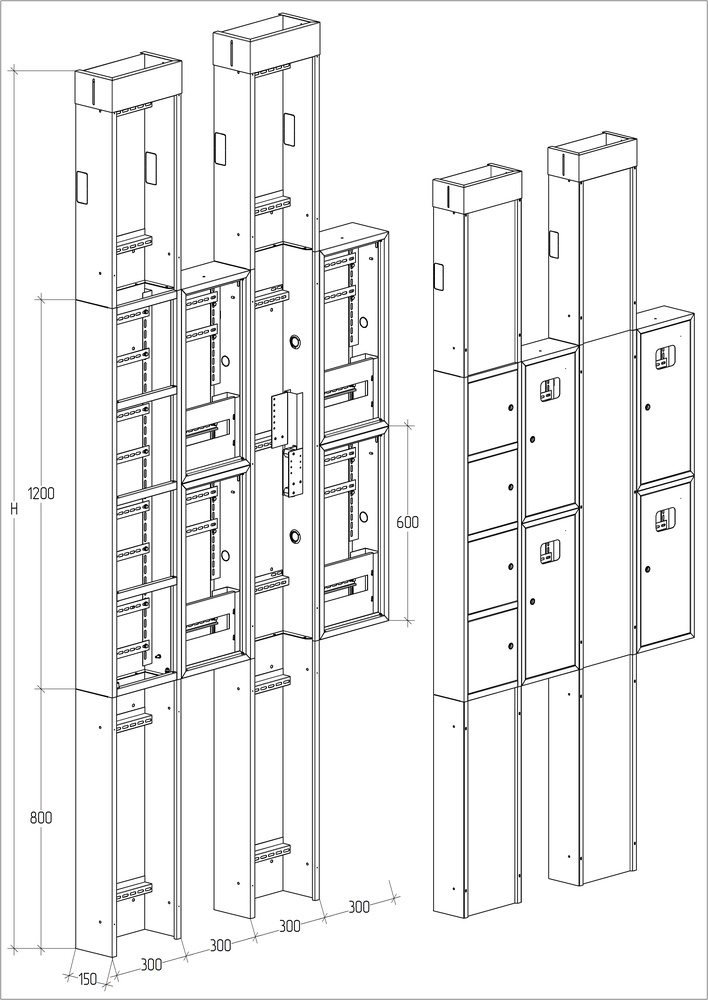

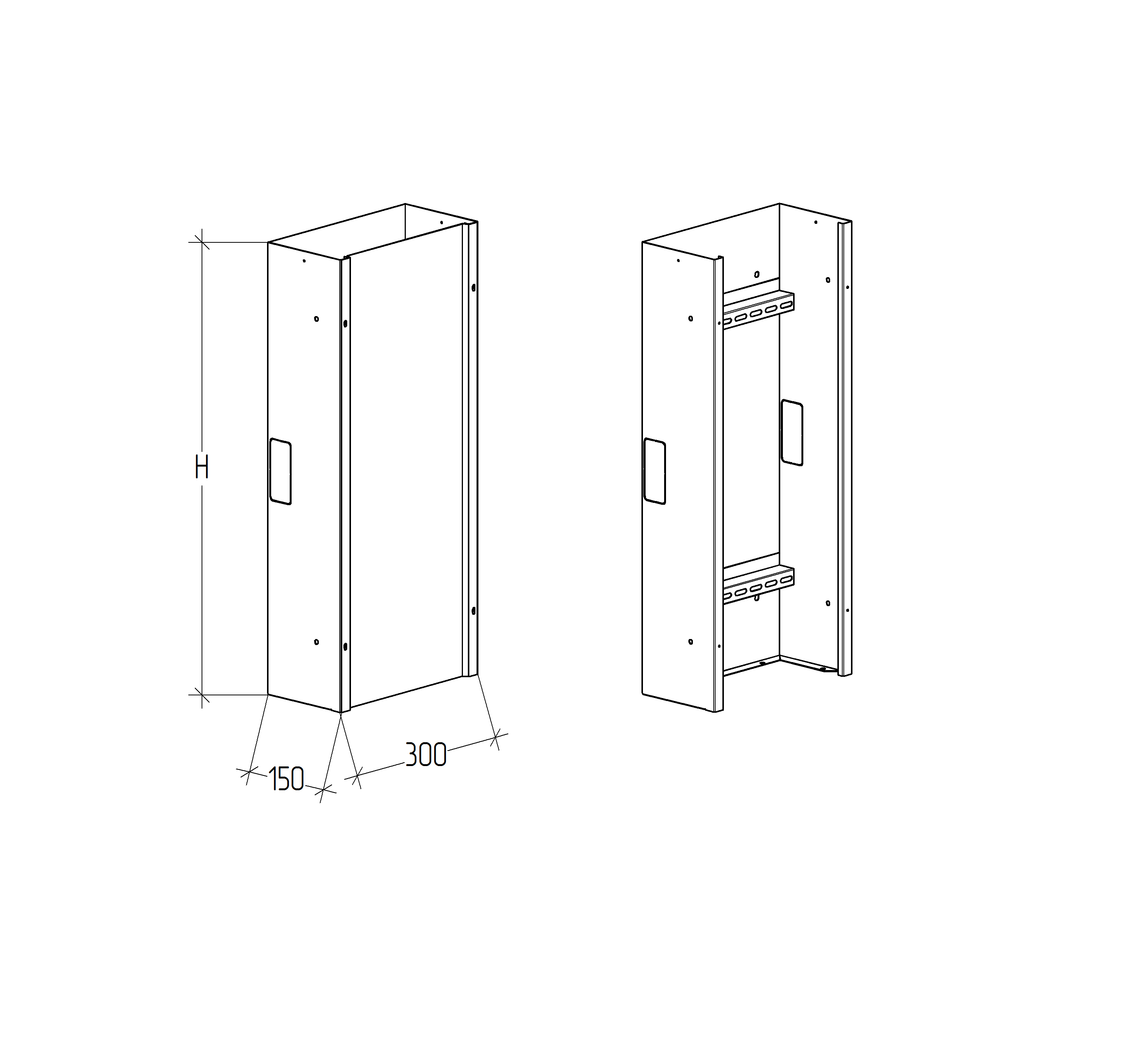

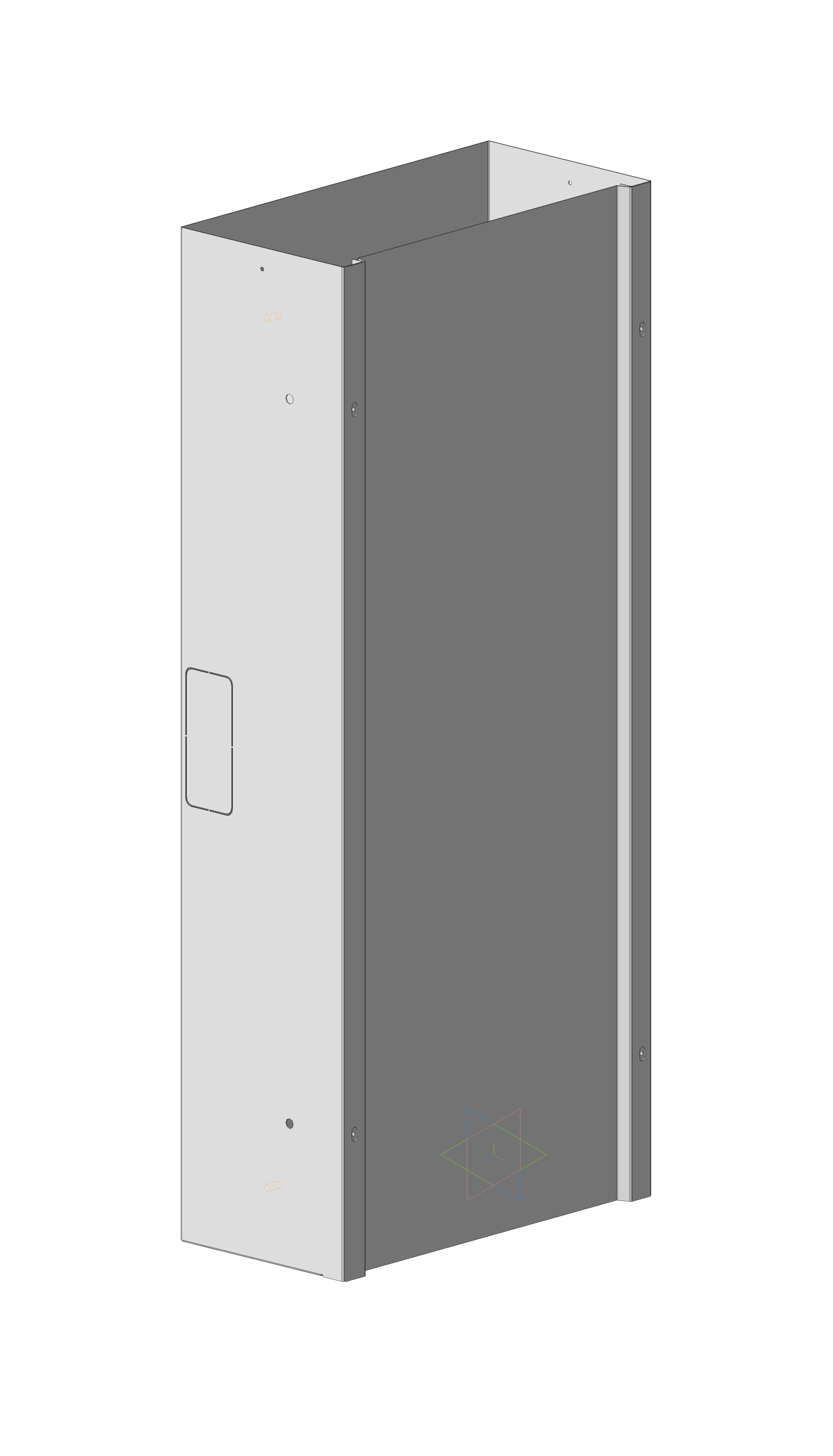

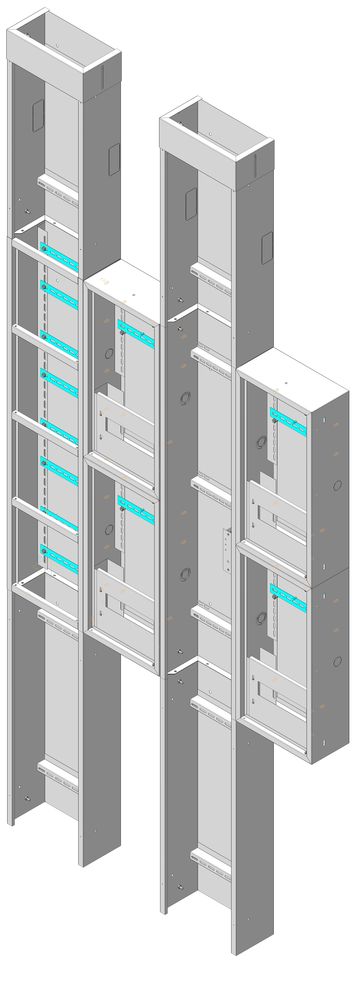

Устройства этажные распределительные модульного типа УЭРМ представляют собой сборную конструкцию, состоящую из отдельно поставляемых элементов. Устройство состоит из 2-х вертикальных наборов коробов КЭТ (h=2900) и КСС (h=2900) и набора модульных ящиков (ЯУР), в котором размещается электрои слаботочное оборудование. Короба состоят из основной секции (h=1200), нижней секции (h=800) и верхней (h=900). Типоисполнения устройств определяется по структуре условного обозначения. Типовые модификации УЭРМ отличаются между собой расположением коробов (с правым и левым расположением короба связи и сигнализации) и количеством подключаемых квартир(до 8 квартир). Модульная конструкция позволяет располагать элементы относительно друг друга, установкой дополнительных щитов учета и распределения электроэнергии, дополнительных электротехнических коробов, коробов и щитов связи и сигнализации. Конструкция устройства УЭРМ обеспечивает возможность его разделения на транспортные узлы, габариты которых позволяют производить их перемещение при монтажных работах в жилых зданиях. Каждый короб состоит из трех частей (верхней, средней и нижней). Крышки коробов закреплены саморезами (возможно исполнение крепежа на вытяжные втулки М5 с винтом М5х10 и на закладные гайки М6 с винтом М6х10). Все части коробов упаковываются на поддон. В ЯУР имеется место под электрический счётчик и отдельное место под автоматы с фальшпанелью. Все двери ЯУР имеют окно для снятия показаний счетчика, закрытое электрощитовым стеклом. Имеется возможность установки пломбы на отсеке аппарата ввода для предотвращения несанкционированного доступа к его органу управления и клеммам, а защитные автоматы распределения устанавливаются за фальш-панелью. Транзитные модификации устройства УЭРМ представляют собой отдельно устанавливаемые короба КЭТ и КСС, предназначенные для прокладки силовых проводов, проводов связи и сигнализации на нежилых этажах здания. В коробах КЭТ и КСС предусмотрены оцинкованные планки с пазами для закрепления питающих проводов стояка и распределения электроэнергии. Двери ЯУР и КСС запираются на ключ. В боковинах коробов имеются места с полупробивными отверстиями под сальники. Сальники не поставляются в комплекте с ЯУР.
